| 空中玫瑰激光灯 |
|
|
|
产品介绍：
空中玫瑰激光灯，是把粗光束激光安装在建筑物顶端，将粗激光束投射在夜空中，空中玫瑰激光灯的激光束发散角很小，几乎是平行光、远在十公里的地方，光束直径也不到1米，观众在十公里远的地方也能清除地看到激光束。配合旋转平台，空中玫瑰激光灯的激光束可以水平方向无限匀速旋转，可以0～360度往返旋转，也可以DMX512控台控制，有节奏的变换方向。激光束颜色可选单色，三色，七彩色，颜色变换可以任意编辑。相比传统的空中玫瑰灯，空中玫瑰激光灯的亮度要高出几十上百倍，射程可以轻松地超出十公里，而用电功耗降低八成以上，是一种高效能，低功耗的新型节能亮化灯具。
产品特点：
Ø 亮度高、射程远。
Ø 全天侯使用(高温60℃，低温-45℃、雨雪天、雾天、沙尘天)。
Ø 抗强风、防腐蚀、防凝露，防护等级IP66。
Ø 无人值守、运行稳定、安装快捷、维护方便。
规格特性：
|
序号 |
测试项 |
指标及参数 |
|
整机性能指标及参数（参数是在工作10分钟后测得） |
|
1 |
工作电压范围 |
AC176V～260V@50Hz |
|
2 |
工作环境温度 |
-45℃～45℃ |
|
3 |
工作环境湿度 |
10-95％RH(无凝结) |
|
4 |
整机功耗 |
<800W～1800W |
|
5 |
接地电阻 |
4.2Ω |
|
6 |
控制方式 |
自动 |
|
7 |
防护等级 |
IP66 |
|
8 |
旋转角度(选) |
水平0～360°(可选0～3600往返旋转) |
|
激光器指标及参数 |
|
1 |
激光波长 |
绿光525nm，红光635nm，蓝光455nm |
|
2 |
输出功率 |
>30W,50W,60W,80W,100W |
|
3 |
工作方式 |
连续 |
|
4 |
光束模式 |
近TEM00 |
|
5 |
光斑尺寸（1米处） |
≈30mm |
|
6 |
发散角 |
<0.1mrad |
|
7 |
工作温度 |
10℃～45℃ |
|
8 |
预热时间 |
1～10分钟，随环境温度不同有所差异 |
|
9 |
冷却方式 |
风冷 |
|
10 |
激光安全等级 |
ClassIV |
|
11 |
调制工作方式(可选) |
TTL，调制频率>10kHz(可选模拟调制) |
|
激光器芯片驱动电源及温度控制系统参数 |
|
1 |
电源电压 |
DC5～48V |
|
2 |
输出电压自适应范围 |
0～90%Vin |
|
3 |
电流精度 |
(1.5%Iout+0.03)A |
|
4 |
电流纹波 |
<0.02A |
|
5 |
方波调制上升沿 |
(69*RD+21)us |
|
6 |
温度控制精度 |
<0.03℃ |
|
7 |
温度漂移 |
<0.03℃ |
|
8 |
保护功能 |
过压、过流、过温 |
产品配置：
|
名称 |
产地 |
构成说明 |
|
激光部分 |
日本日亚 日本三菱 |
激光器芯片 |
|
青岛华烁光电 |
激光器芯片驱动电源电源及温度控制模块 |
|
传动系统(选) |
青岛华烁光电 |
高精度机械传动加防干扰屏蔽电子滑环重载云台 |
|
光学镜片 |
青岛华烁光电 |
宽带全反镜、宽带增透镜、合光镜、整形镜 |
|
光学平台 |
青岛华烁光电 |
高导热光路合成调整平台 |
|
开关电源 |
台湾明纬 |
激光表演电源、振镜电源、驱动电源 |
|
防护机壳 |
青岛华烁光电 |
高防护机壳（防雨、防尘、防锈、防腐蚀） |
|
配电控制箱 |
青岛华烁光电 |
稳压 漏电保护 时间控制开关 |
|
电源线 |
日本Nissei |
3*0.75/5*0.75//12*0.75 |
|
电源插头 |
威浦WEIPU |
威浦WEIPU 防水航空插座 SP21 |
|
散热风机 |
台达 |
台湾台达大风量风扇 |
|
加热器(选) |
ENMG |
陶瓷半导体PTC |
|
导电滑环(选) |
MOFLON/默孚龙 |
MOFLON/默孚龙 12×10A |
|
光电传感器(选) |
韩国奥托尼克思 |
PS12-4DN |
|
磁性传感器(选) |
俄罗斯 |
GPS-14A |
|
调速电机(选) |
台湾T.W.T东炜庭 |
4RK25RGN-C |
|
齿轮减速箱(选) |
台湾T.W.T东炜庭 |
4GN100K |
|
电机调速器(选) |
台湾T.W.T东炜庭 |
US52-25W |
|
步进电机(选) |
深圳雷赛 |
86HS45 |
|
驱动器(选) |
深圳雷赛 |
DMA860H |

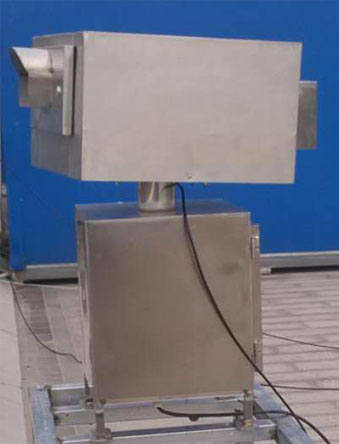

产品图片：

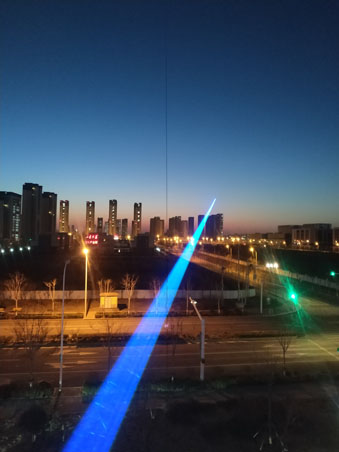

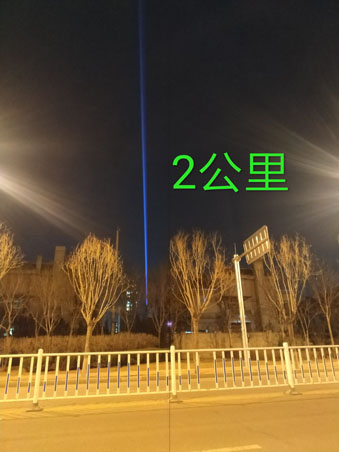

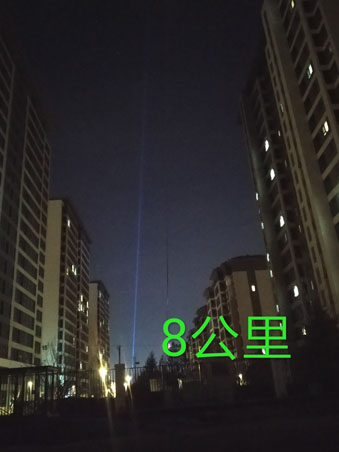

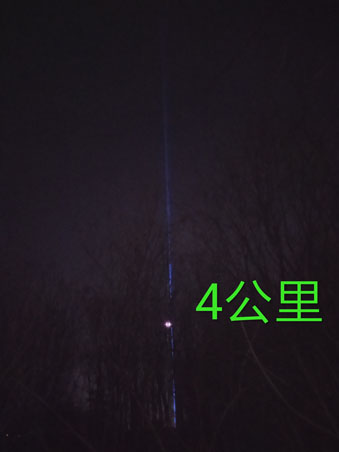

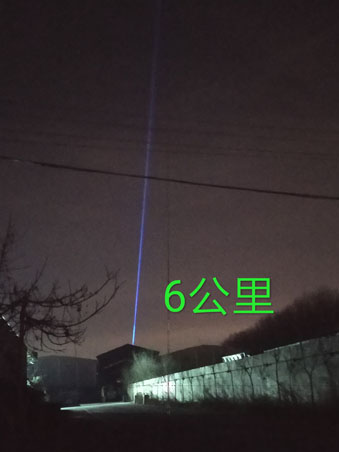

效果图片：
|
|
|
